1:25 [relacja + galeria] Precyzyjny parowóz towarowy Ty2 - KONIEC

[hugwa]

Konstruktywnej krytyki typu: dzbanek, rękwice albo inne duperele w stylu faktura deskowania - nie brałbym w ogóle na poważnie

A co my biedne żuczki możemy skomentować innego



[Teigrek]

Konstruktywnej krytyki typu: dzbanek, rękwice albo inne duperele w stylu faktura deskowania - nie brałbym w ogóle na poważnie

A co my biedne żuczki możemy skomentować innego

Wiem, że to nie wypada, ale do niektórych rzeczy moznaby się przyczepić... Aż mi głupio, że to piszę i mam jakieś zastrzeżenia co do warsztatu paro(kartonono)wozowego guru, ale według mnie niektóre elementy wyglądają z bliska zbyt "papierowo". Możnaby tego uniknąć gdyby przed malowaniem "pociągnąć" je ze dwa razy kaponem i przeszlifować drobnym papierem w celu usunięcia mikro-włókien jakie znajdują się na powierzchni papieru.
Ale to drobiazg, i tak jest cudownie :grin: I w ogóle przeprzaszam, że piszę o takich drobnostkach

kocham TeiIgreki...

Specjalnie walnął takiego błęda, żebym tego nie wziął do siebie



[hugwa]

Pytam z ciekawości: czy zawsze rura zasilająca sprężarkę leci sobie tak beztrosko ze zbieralnika pod blachami? Jakieś to dziwne, że tak bez żadnej mufy albo zaworu.



[Teigrek]

Pytam z ciekawości: czy zawsze rura zasilająca sprężarkę leci sobie tak beztrosko ze zbieralnika pod blachami? Jakieś to dziwne, że tak bez żadnej mufy albo zaworu.

Nie zawsze. W tym przypadku zawór jest przy zbieralniku, pod obudową. Jest sterowany z budy poprzez długie wrzecino.



[hugwa]

No tak tak, ale mi chodzi o to miejsce w którym rura zasilająca wychodzi spod otuliny.
Słabe miejsce. Ale pewnie w eksploatacji nie sprawia takich kłopotów jakie by można sobie wymyslić.
Dzięki.



[Precyzyjny]

Hugwa chyba ci o to chodzi ?

Zdjęcie pochodzi ze strony http://para.zonk.pl/Ty2/

Nie robiłem aż tak pogiętej blachy, bo mi się tak nie podoba.



[Szymon32]

Do kolegi Hugwa , kolega Precyzyjny nie popełnił w tym wypadku żadnego błędu!
zawór uruchamiający sprężarkę na Ty2 znajduje się z prawej strony zbieralnika pary
pod osłoną do którego jest doprowadzone cięgło z budki maszynisty (co jest odwzorowane w
modelu) a rura zasilająca sprężarkę jest włożona pod otulinę walczaka.



[hugwa]

Do kolegi Hugwa

Koledzy to zginęli pod Verdun...
Ale dzięki za info.

nie popełnił w tym wypadku żadnego błędu!

czy zawsze rura zasilająca sprężarkę leci sobie tak beztrosko ze zbieralnika pod blachami?

Ja zapytałem tylko czy tak jest zawsze, nie sugerowałem błędu w tym modelu.



[Anonymous]

uwaga

PRZEWODY POD WYSOKIM NAPIĘCIEM -DOTKNIĘCIE GROZI UWAGĄ !



[georgb]

witam, jestem nowy na forum.
Ten model to powala na kolana. Przyznam szczerze, że jeszcze nie oglądałem coś tak wspaniałego i wykonanego z taką dokładnością i precyzją. Wielkie uznania dla autora.

pozdr Grzegorz



[Precyzyjny]

Witam

Dzisiaj kolejny mały kroczek przy budowie modelu. Zrobiłem taki zawór znajdujący się na górze stojaka kotła:

Zrobiłem następne elementy układu sprężonego powietrza. Ten walcowaty zbiornik to chyba jakiś filtr albo odwadniacz sprężonego powietrza dopływającego ze sprężarki. Ale do czego służyła wężownica, to nie mam pojęcia. W innych parowozach nie spotkałem czegoś takiego.

Tutaj widoczek ogólny na ostatnio zrobione elementy:

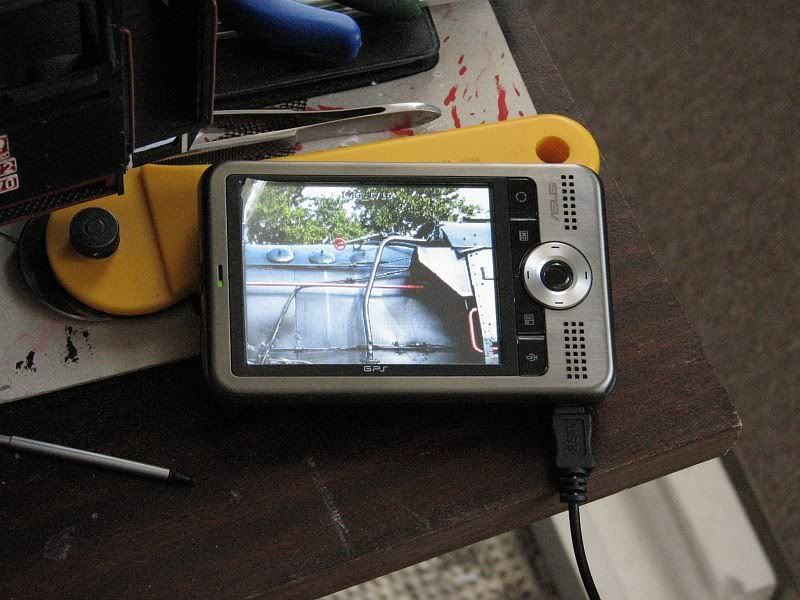

A to mała ciekawostka, model o całkowitej długości 92 cm powstaje na stoliku o wymiarach 70 cm x 70 cm. Niestety na stoliku z powodu ciasnoty panuje ciągły chaos (żeby nie napisać bałagan). Jednym z urządzeń, jakie często używam w czasie pracy modelarskiej, jest pocket PC. Wyświetlam na nim zdjęcia detali prawdziwego parowozu, żeby móc je zrobić podobnie w moim modelu.

Będę wdzięczny za wasze komentarze, uwagi i sugestie dotyczące budowanego modelu.



[michal-c74]

Witaj.

Ten walcowaty zbiornik to chyba jakiś filtr albo odwadniacz sprężonego powietrza dopływającego ze sprężarki.

Jest to zbiornik wyrównawczy ( za wężownicą ).
Tak przynaj mniej jest ten drobiazg opisany na stronie APM-u : http://www.polimedia.pl/apm/oferta_el_det.htm

A sam model.... super. BRAWA.



[pukash]

Precyzyjny mam pytanie może trochę głupie, czy wszystkie elementy w tym parowozie to karton :shock: czy są jakieś inne materiały które też wykorzystujesz do budowy tego parowozu np polistyren albo cuś ???



[Teigrek]

Zrobiłem taki zawór znajdujący się na górze stojaka kotła:.

To jest zawór odcinający parę dopływającą do centralnej odbiornicy pary. Znajduje się na zewnątrz budki ze względów bezpieczeństwa, w chwili jego odkręcania maszynista zmuszony jest do przebywania poza budką i para, która mogłaby gwałtownie polecieć z ewentualnych nieszczelności na COP lub armaturze w budce nie jest w stanie go poparzyć.

Ten walcowaty zbiornik to chyba jakiś filtr albo odwadniacz sprężonego powietrza dopływającego ze sprężarki.:.

To zbiornik wyrównawczy. Ma za zadanie kompensację powietrza wydobywającego się ze sprężarki w sposób pulsacyjny.

Ale do czego służyła wężownica, to nie mam pojęcia.

Wężownica to rodzaj chłodnicy. Powietrze podczas sprężania w kompresorze dość mocno się nagrzewa, a jak wiemy powietrze ciepłe ma większą objętość niż zimne. Ale kiedy to rozgrzane powietrze przepływa przez długą wężownicę omiataną z zewnątrz wiatrem, ochładza się, zmniejsza objętość i dzięki temu sprężarka jest w stanie "napakować" więcej powietrza do zbiorników głównych, co jest ważne przy luzowaniu długich towarowych składów.

pozdrawiam
/\/\
/\/\



[Shepard]

O. Krótko, rzeczowo i fachowo!
To się nazywa - profesjonalizm chyba...

Precyzyjny! Dawaj dalej...
Masz talent normalnie...
Tak na marginesie:
Zmusiłem (to jest: zaprosiłem :- ) do oglądnięcia Twoich prac paru fachmanów od modelarstwa redukcyjnego. Różne branże: lotnictwo, pancerka, statki i okręty... Goście z wysokiej półki naprawdę - niejedno potrafią i niejedno widzieli...
ŁYKALI Twoje obrazki z prac - jak powietrze.
DUŻE uznanie.
Powaga.


Czekamy na ulubiony ciąg dalszy...

S.

P.S. Gdyby nie widoczne gdzieniegdzie białe pola - NI CHOLERY nie widać, że to karton...
Na a zapinki na wężownicy - cudo...
Dyjabeł tkwi w szczegółach...



[Precyzyjny]

Dziękuję kolegom za słowa pochwały, są one dla mnie największą nagrodą za włożony wkład pracy przy tym modelu i motywacją na przyszłość, by robić to jeszcze lepiej. Może ktoś coś z mojej relacji wyniesie, podpatrzy i wykorzysta to w swoim modelu.

Teigrek dzięki za wyjaśnienie. Nie jestem jakimś super znawcą mechaniki parowozowej i zawsze takie uwagi poszerzają mój zakres wiedzy w tym temacie.

Pukash ten model jest zrobiony całkowicie z malowanego kartonu i tektury. Wyjątkiem są wszystkie cienkie i okrągłe w przekroju elementy imitujące rury, przewody, poręcze itp. , które są zrobione z drutu i przewodów elektrycznych. Z tworzywa sztucznego są zrobione przeźroczyste "szybki" w kabinie i reflektorach oraz ryfle na pomostach i stopniach. Nie ma tu innych elementów z tworzyw sztucznych, czy odlewanych żywicznych. Model zachowuje wszystkie cechy modelu kartonowego zgodnie z regulaminem LOK, ponieważ zamierzam wystawić go w kilku konkursach.



[gbbsoft]

Z tworzywa sztucznego są zrobione...

Nie ma tu innych żadnych elementów z tworzyw sztucznych

Coś do poprawki...



[eSeL]

zamierzam wystawić go w kilku konkursach.

No to duże ułatwienie dla organizatorów! Będzie można drukować dyplomy za 1 miejsce od razu z nazwiskiem
Precyzyjny! BRAWO!!! Szczękę domykną mi chyba chirurgicznie.
Twoje zdjęcia - ponad sam model - to almanach dla budowniczych WSZELKICH kriegsloków. Nigdzie bowiem nie da się juz zrobić tak PRECYZYJNYCH ( ) ujęć.



[Precyzyjny]

Witam

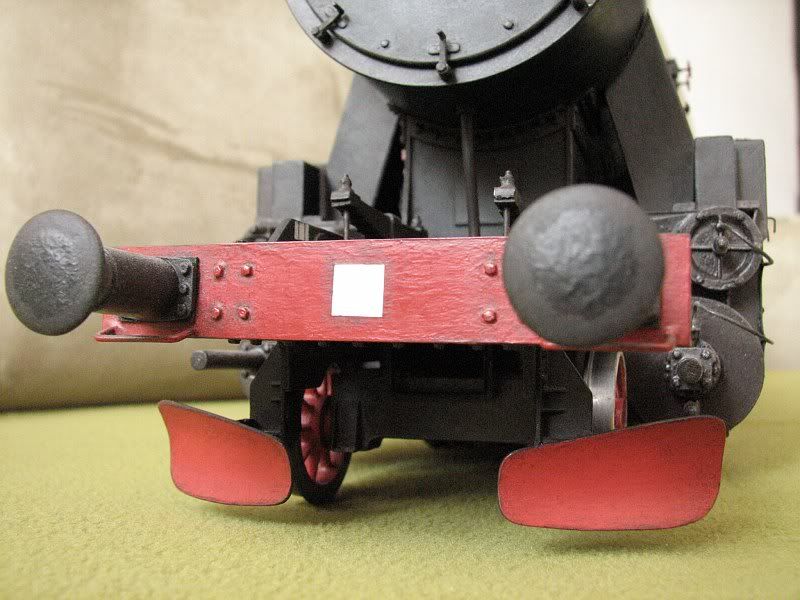

Oto porcja następnych zdjęć z przebiegu prac nad modelem. Najpierw dorobiłem lemiesze wraz ze wspornikami. W wycinance wsporniki są, ale lemieszy nie znajdziecie w planach.

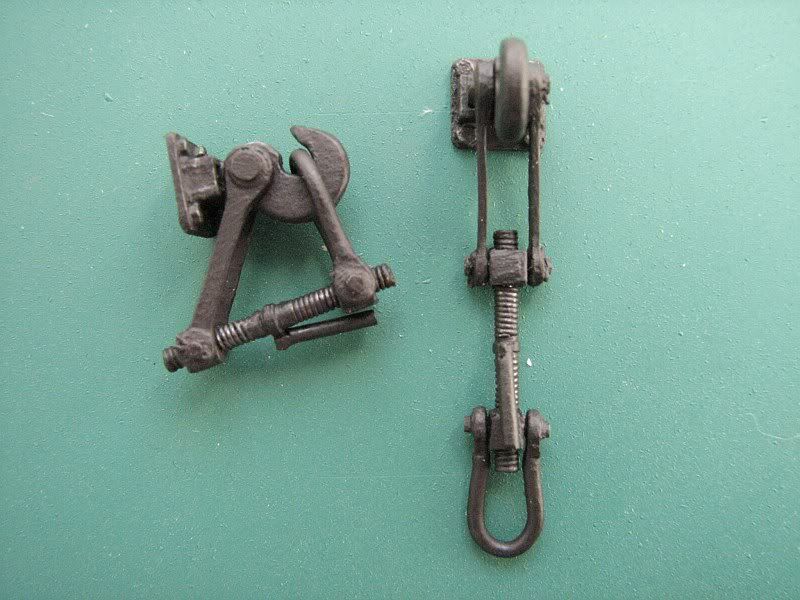

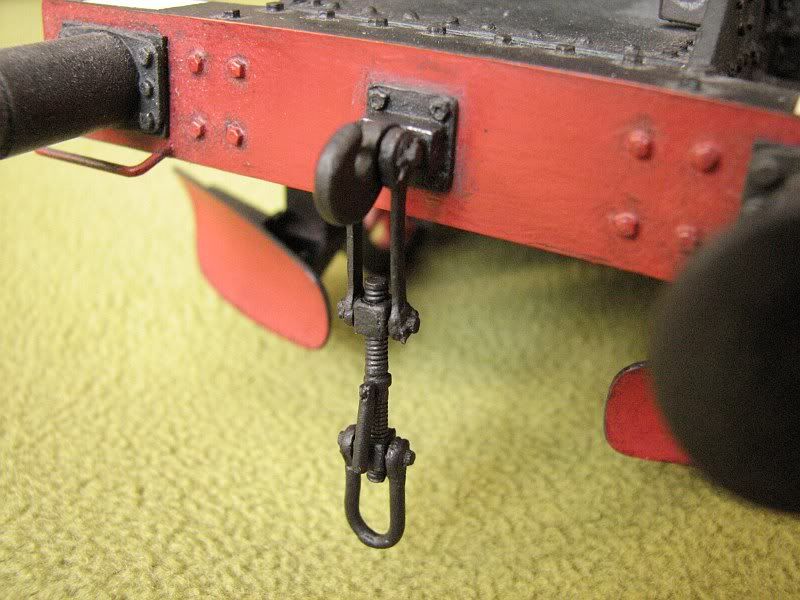

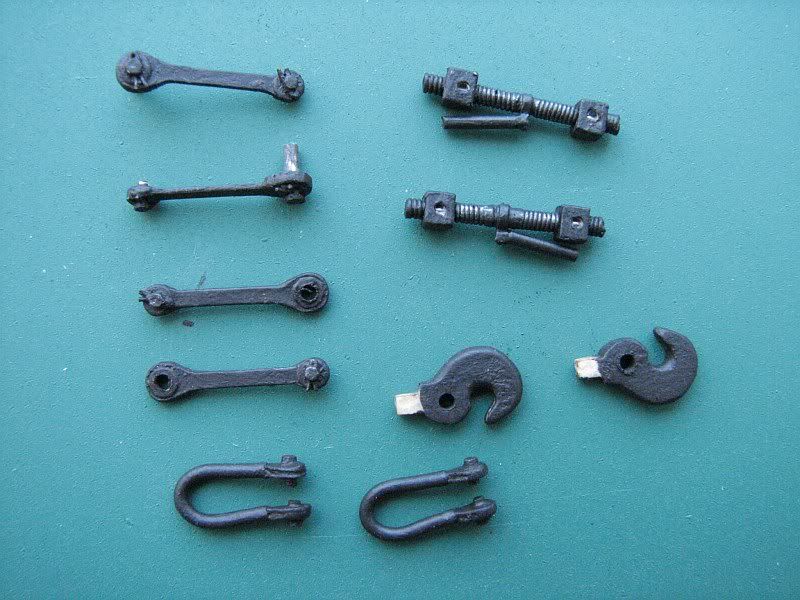

Następnie zrobiłem wg pomysłu Rosynanta sprzęgi, ale żeby nie było proste to dorobiłem im dodatkowo zawleczki. Na zdjęciach przedstawiłem kolejność montażu. Sprzęgi są ruchome, można je robić podczepione lub zwisające, można obracać śrubą napinającą i pałąkiem.

Dorobiłem też od podstaw gwizdawkę i zawory bezpieczeństwa. To co było w wycinance było zbyt ubogie.

I tradycyjnie na koniec pamiątkowa fotka całości.

Będę wdzięczny za wasze komentarze, uwagi i sugestie dotyczące budowanego modelu.



[pepej]

Cud malina Piękny model - gratuluje
