Makieta domowa Makieta na chórze

[jezyzie]

Moje sugestie:
Zminimalizować wężykowanie wózków przez połączenie ich delikatnie napinającą (ściągającą od wózka do wózka) gumką.
Sprawdzić rozstaw kół, precyzyjnie dopasować do rzeczywistej szerokości toru.
Lub
Połączenie wifi, podgląd na monitorze i gimbal sprzężony z gałkami ocznymi.



[4Rings]

@KoVaL Tak jest teraz już podłączony
@jezyzie Próbowałem zmieniać rozstaw kół, ale to od razu dodaje jakieś wibracje albo imbalans do kamery. Sa minimalne, także nie są widoczne z zewnątrz, ale kamera je pokazuje.



[4Rings]

Dostałem ten GoPro Session, jakość jest naprawdę znakomita ale jest trochę za duży żeby działał na moim wagonie z obrotnicą, niestety nie mieści się w tunele. Mogłem tylko nagrać na starym wagonie kamerowym, który ma niższą podłogę. Wiec będę musiał przerabiać nowy wagon i jakoś obniżyć pozycję kamery.



[4Rings]

Skończyłem budowę nowego wagonu kamerowego typu "lowrider". Po wielu próbach z kółkami i gumkami w końcu połączenie obrotnicy jest typu kołka i żłóbka.

To już chyba najlepsze rozwiązanie jakie znalazłem i tak już zostanie na teraz. A ponieważ na tym wagonie kamera mieści się w tunele, to teraz mam nowy filmik



[Qmaty]

Teraz filmy są super, ciesze się, że GoPro się spodobała



[jezyzie]

To nagranie już dobrze wygląda. Teraz pora na podgląd w czasie rzeczywistym.

Tory do remontu.



[Diesant]

Odnoszę wrażenie, że teraz jakby bardziej naturalnie kamera wychyla się na łukach.



[4Rings]

Oglądanie jest tez możliwe, ten gopro session ma podłączenie wifi do telefonu na żywy obraz.

Tory niestety nie są idealne mimo ze kamera powiększa efekt, w rzeczywistości nie jest tak źle. Zrobiłem kilka błędów jak zaczynałem robotę 5 lat temu, po pierwsze użyłem płyty wiórowe które niestety zmieniają wymiary ze zmianą temperatury i wilgotności. Po drugie nie użyłem metalowych połączników szyn, tylko lutowałem. Wynik był taki że kąty połączenia szyn się zmieniają i lutowanie ciągle się łamało. Zacząłem dodawać kawałki drutów i teraz już lutowanie trzyma, ale kąty niektórych połączeń jeszcze nie są najlepsze. Powoli to poprawiam.



[jezyzie]

Oglądanie jest tez możliwe, ten gopro session ma podłączenie wifi do telefonu na żywy obraz.

...

To mnie najbardziej interesuje. Jak wygląda taka transmisja nagrana telefonem.



[4Rings]

Nie wiem czy rozumiem pytanie. Na telefonie jest taka sama jakość na żywo jak jest nagrywana. Nagrywanie jest tylko do karty SD, przynajmniej ten model (session 4) nie ma możliwości nagrania do telefonu, tylko pokazywania wideo na żywo. Podgląd jest tylko dostępny kiedy nie jest nagrywany.



[jezyzie]

Nie wiem czy rozumiem pytanie. Na telefonie jest taka sama jakość na żywo jak jest nagrywana. Nagrywanie jest tylko do karty SD, przynajmniej ten model (session 4) nie ma możliwości nagrania do telefonu, tylko pokazywania wideo na żywo. Podgląd jest tylko dostępny kiedy nie jest nagrywany.

Zgoda, ale ja podglądając w telefonie, mam dostępną opcję nagrywania telefonem, to co widzi telefon, na kartę telefonu.
Interesuje mnie z jaką rozdzielczością najwyższą jest transmisja i nagranie.
Jak z płynnością obrazu. Czy obraz jest absolutnie płynny?



[4Rings]

Tutaj nie ma takich możliwości. Obraz jest płynny jak telefon jest w zasięgu wifi kamery, który nie jest bardzo silny. Ale w tym samym pokoju działa ok.

Według tej strony, podgląd jest ale tylko dla nagrań poniżej 1080P/60fps:
https://community.gopro.com/t5/en/Live-Preview-While-Recording-In-The-GoPro-App/ta-p/394286



[Misiek]

po pierwsze użyłem płyty wiórowe które niestety zmieniają wymiary ze zmianą temperatury i wilgotności.

Zapamiętajcie ten cytat jako kolejnego praktyka.
Cytat ten otworzy oczy wszystkim niedowiarkom, którzy będą chcieli budować na "trocinach".



[stare tory]

Cytat ten otworzy oczy wszystkim niedowiarkom, którzy będą chcieli budować na "trocinach".

Zaraz się kilku znajdzie co będą twierdzić, że to widocznie wina amerykańskiej płyty wiórowej bo ich skrzynki zbudowane z kawałków starej szafy
po dwudziestu latach nie zmieniły wymiarów. Podejrzewam, że owa szafa była zrobiona z doskonałej jakości płyty stolarskiej do której nijak
się mają dzisiejsze płyty wiórowe, hdfy czy mdfy.



[4Rings]

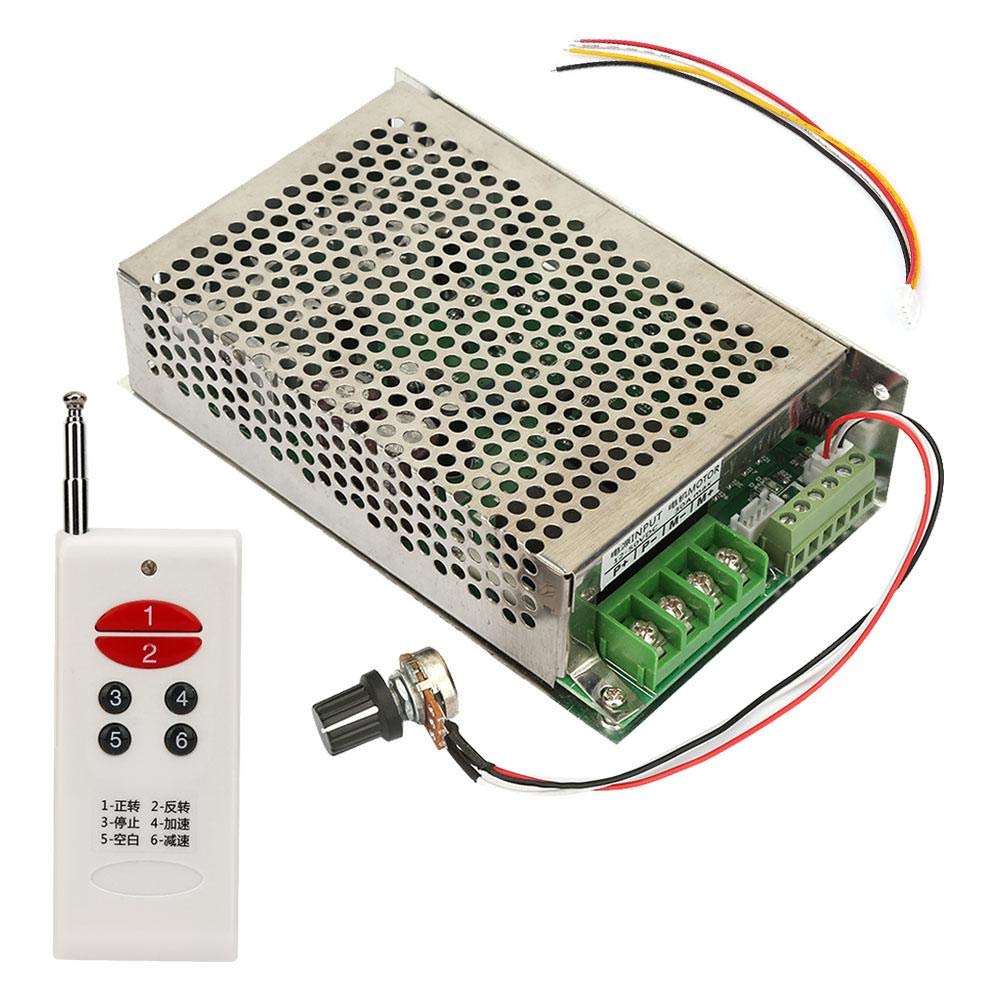

Dzisiaj chciałem dać raport na temat bezprzewodowej kontroli pociągów analogowych. Ponieważ dolny poziom mojej makiety (który nie jest pod kontrolą Arduino i mojego pilota IR) został rozbudowany tak że teraz właściwie dosięga granic pokoju, jest teraz trudniej sterować z jednej pozycji gdzie mój kontroler typu MRC tech7 jest podłączony. Także szukałem możliwości kontroli radiowej i wreszcie cos takiego znalazłem. Jest to kontroler właściwie nie przeznaczony do modelarstwa, ale do silników 12 woltów DC, ma pilota RF i nie jest wcale drogi. Przesłanie było prosto z Chin, także zajęło troche czasu, ale podłączyłem i działa znakomicie i daje mi możliwości zmiany i szybkości i kierunku jazdy nawet z najdalszych katów pokoju. Dla tych którzy nie maja DCC bardzo polecam.

Chińskie pismo to naklejka, także łatwo zdjąć. Przycisk 1 i 2 to kierunek, 4 i 6 to szybkość a 3 to stop, 5 chyba nic nie robi.

Kupiłem na Amazon, ale teraz widać że już nie jest dostępny. Nie wiem gdzie można to jeszcze znaleźć?

https://www.amazon.com/gp/product/B07XHL5BV6



[4Rings]

Święta, także troche czasu pobawić się. Prace nad wjazdami do tunelów, dorosło tam troche zieleni.

Zrobiłem też częściową przebudowę dioramy. Chyba już kiedyś o tym mówiłem, była ona utworzona 15 lat temu jako właściwie statyczny model pokazowy a dopiero 5 lat temu powstała częścią większego układu. Przy oryginalnej budowie używałem części z dzieciństwa, także stare szyny i rozjazdy Piko z blaszki. Wjazdy były strome i łuki za ostre na dłuższe pociągi.

Na razie zmodernizowałem tylko szyny od wjazdu ze stacji głównej (z lewej strony), zamiast połączenia z wjazdem na górna pętle, teraz zostały połączone do szyn stacji "Politechnika" a stary wjazd został zmieniony na ślepą bocznicę. Trzy stare rozjazdy Piko zostały zamienione na jeden nowy rozjazd Peco electrofrog z maszyną pod torem.

Nowe tory i wyjazd na przodzie dioramy.

Następna cześć przebudowy będzie przedłużeniem torów za stację i budowa nowego wjazdu na tory pętli głównej poza dioramą (przez tło na prawej stronie).



[4Rings]

Budowa nowego wjazdu już się zaczęła



[4Rings]

Nowe tory skończone, następnie będzie sceneria



[4Rings]

Wydrukowałem portal tunelu i pare ścian oporowych, reszta będzie z drewna i styropianu



[Alana]

W czym projektujesz 3d?
