[yahya]

Czy ten dekoder samoróbka ma jakieś zabezpieczenia przed nadmiernym wzrostem napięcia albo przeciążeniem?



[jezyzie]

Czy ten dekoder samoróbka ma jakieś zabezpieczenia przed nadmiernym wzrostem napięcia albo przeciążeniem?

Opis dekodera jest na stronie:
http://home.arcor.de/dr.koenig/digital/wikinger.pdf
Biorąc pod uwagę sugestie zawarte w opisie: http://ep.com.pl/files/2656.pdf
do sterowania silnika zastosowałem układ L2722.
Inne zmiany to stabilizator 5V 7805. Kondensatory przed i za stabilizatorem po 470uF.
Wejście procesora zabezpieczyłem diodą zenera 5.1V.
Sterownik Marklina sprawdziłem oscyloskopem, natomiast do sterowania z komputera booster mam według własnej
koncepcji z zabezpieczaniem przeciwzwarciowym zasilany napięciem stabilizowanym 12V.



[yahya]

Bardzo sprytnie.

Czy sterownik maerklina daje jakieś szpilki na oscyloskopie?



[bobby74]

...i jakiego sterownika używasz?



[jezyzie]

... Czy sterownik maerklina daje jakieś szpilki na oscyloskopie?

Sterownik oryginalny z zestawu startowego daje poprawny przebieg prostokątny.



[yahya]

Sterownik oryginalny z zestawu startowego daje poprawny przebieg prostokątny.

A jakie jest dokładne maks. napięcie jakie daje?



[jezyzie]

A jakie jest dokładne maks. napięcie jakie daje?

Dla stojącej jednej lokomotywki jest +/- 14,1V.



[Marqus]

Lokomotywka z węglarką nie posiada żadnego oznaczenia - może ktoś potrafi ją zidentyfikować.

Wygląda na BR98 z zestawu startowego
https://mylocomotives.wordpress.com...h-tender-ho-scale/piko-br98-locomotive-ho-01/



[jezyzie]

Wygląda na BR98 z zestawu startowego
https://mylocomotives.wordpress.com...h-tender-ho-scale/piko-br98-locomotive-ho-01/

Tak pasuje, dzięki.
Tak wygląda jedna z paczek impulsów dla pozycji max nastawnika. Częstotliwość próbkowania przy rejestracji tylko 200 kHz stąd te oscylacje.



[jezyzie]

Wygląda na BR98 z zestawu startowego
https://mylocomotives.wordpress.com...h-tender-ho-scale/piko-br98-locomotive-ho-01/

W drugim egzemplarzu tej lokomotywki silnik raz jedzie a pięć razy nie. Silnik nie wykazuje żadnej
oporności pomimo kręcenia nim ręcznie. Szczotki sprawdzone przesuwają się. W którymś momencie zaskoczy i kręci się do ponownego zatrzymania. Jest to silnik M8

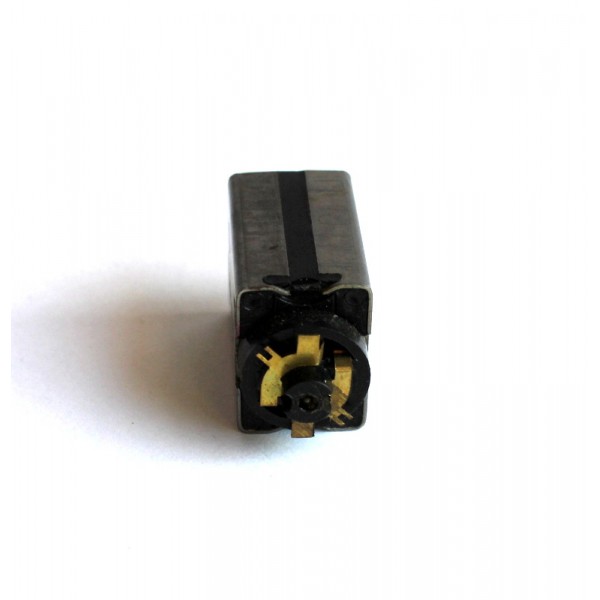

http://modele-ad9bis.pl/1989-7441-thickbox/silnik-m8-piko-br01-br03-br41-br130-e499.jpg
lecz z wyprowadzeniem ośki od strony szczotek. Czy istnieje jakiś porządny zamiennik.



[yahya]

Dla stojącej jednej lokomotywki jest +/- 14,1V.

Zaraz. To ma być prąd stały, czy zmienny? Stały oznaczenie ma "=", a zmienny "~". Oznaczenie +/- ma chyba zasilanie symetryczne.



[jezyzie]

Zaraz. To ma być prąd stały, czy zmienny? Stały oznaczenie ma "=", a zmienny "~". Oznaczenie +/- ma chyba zasilanie symetryczne.

Jest to zasilanie symetryczne, czyli 28,2 V międzyszczytowo Vss. Zero jest tu oczywiście domyślne.
A tak wygląda sruktura logiczna sygnału:
http://www.heise.de/ct/Redaktion/cm/buch/impulse.gif



[jezyzie]

Dzisiaj próba generalna sterowania równoczesnego kilku lokomotyw manipulatorem Marklina na zestawie startowym 29220.
1. CV1=78 Lokomotywa z zestawu DB 80 034,
3. CV1=60 Lokomotywa BR 98 z zestawu startowego PIKO dekoder "Wikinger",
4. CV1=24 Lokomotywa BR 98 z zestawu startowego PIKO dekoder "Wikinger",
Lokomotywy kolejno startowały i były w ciągłym ruch przez kilkanaście okrążeń.
Praca dekoderów absolutnie płynna. Natomiast manipulator - kalectwo. Przełączenie nr lokomotywki powoduje przypisanie
pozycji nastawnika jazdy z poprzedniej. Należało w tej sytuacji parkować na pozycji wolnej czyli 2 i dopasowując położenie nastawnika szybko przełączać na upatrzoną lokomotywę. Nie obyło się oczywiście bez katastrof.
Srebrzanka na płozy 1,1 mm znakomicie zdała egzamin. Lokomotywki sterowane dekoderem "Wikinger" dostały światła przednie sterowane z procesora dla jazdy do przodu. Rozstawy kół dla wagoników PIKO skorygowane. Jąkający się silnik jednej z lokomotyw PIKO dzisiaj pracował płynnie i ona była najszybsza. Sterownik przy dłuższym zwarciu wyłączał się na kilkanaście sekund, ale później pod warunkiem wyzerowania nastaw dla wszystkich lokomotyw pracował dalej.



[jezyzie]

W związku z ewentualną rozbudową torowiska pytanie:
czym się różnią zwrotnice 24672
http://www.ajckids.com/trains/images/large/Marklin/24672.jpg
od 20672
http://www.ajckids.com/trains/images/large/Marklin/20672.jpg



[bobby74]

20xxx to Start up Märklina, 24xxx to ich regularny program. Instrukcja do 20672 nic nie mówi o możliwości założenia dekodera i latarni (?), choć moim zdaniem spokojnie da się je założyć. Poza tym napęd do zwrotnicy 20672 ma inny numer, niż ten do 24672.
Brałbym 24672, ale jeżeli zwrotnica ma działać manualnie i ma być tylko kompatybilna z innymi torami, to oba są tak samo dobre.
[DOUBLEPOST=1454601279,1454600169][/DOUBLEPOST]

...Natomiast manipulator - kalectwo...

A Twoje dekodery Wikingery rozumię, że komunikują się w DCC?
To wywal kalectwo, kup Mobile Station 2 i będzie wygodniej.



[jezyzie]

Twoje dekodery Wikingery rozumię, że komunikują się w DCC?
To wywal kalectwo, kup Mobile Station 2 i będzie wygodniej.

Zestaw startowy Merklina 29220 kupiłem dla wnuka ponieważ był to komplet od razu działający i cyfrowy.
Jak się później potwierdziło szyny są trudno zniszczalne i przez ponad dwa lata wszystko działa.
Lokomotywka też pięknie się sprawuje. Na głowę bije pod względem płynności ruszania i cichości lokomotywki PIKO.
Ponieważ mam sporo szyn i taboru PIKO przyszło mi do głowy trochę to pożenić. W internecie trafiłem na opis dekodera
Wikinger pracującego w systemie Marklin/Motorola.
Kalectwo dzisiaj rozebrałem z zamiarem ewentualnej modernizacji, ale mnogość styków kolejno łączących cztery na cztery
linie zniechęciła mnie.
Kalectwo zostanie awaryjnie dla wnucząt i na wyjeździe na torach i z lokomotywkami PIKO.
Docelowo zamierzam korzystać w komputerze z programów DDWSerwer Gplan i GbbKolejka. Te programy pomogły mi w pierwszych eksperymentach z prototypem dekodera i w rozszyfrowaniu wpisu CV1 do pliku .hex. Próby sterowania z komputera dwóch lokomotyw wypadły pomyślnie. Dodatkowo z komputera sterowane będą zwrotnice.
Makieta zrobiona jest na leżącej starej szafie z małym zapasem na kolejny zewnętrzny tor.
Ale przylega do rozsuwanego niewykorzystywanego stołu i regału. Tu jest szansa na zrobienie pętli na stole i powrót
na makietę przez półkę regału.



[Pd5]

..... i w ten sposób przybył nam jeszcze jeden Maerklinista



[yahya]

Czy najnowsze dekodery Maerklina mLD/3 o nr kat. 60972 (21 pin) oraz 60982 (8 pin) są już do nabycia bezpośrednio w Polsce?



[12g]

Czy najnowsze dekodery Maerklina mLD/3 o nr kat. 60972 (21 pin) oraz 60982 (8 pin) są już do nabycia bezpośrednio w Polsce?

Są, w AMC.



[yahya]

Są, w AMC.

Dzięki. A czy wiadomo, w jakiej cenie jest wersja 8-pinowa?
