Gdzie wlutowac kondensator

[Viperos]

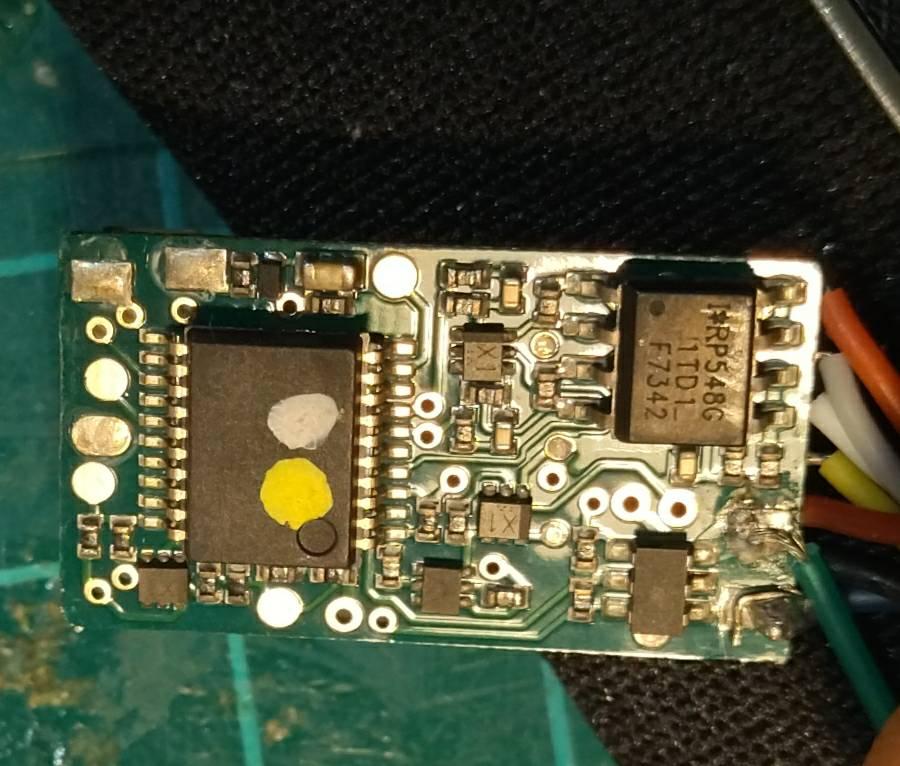

Panowie, bardzo proszę o pomoc. Przeglądałem dostępne na www zdjęcia i nie mogę znaleźć tego dekodera. Czy ktoś może mi powiedzieć co to za typ i czy da się (w jaki sposób) dolutować do niego kondensator?


• Viperos
• 1 Listopad 2021


• Viperos
• 1 Listopad 2021



[Elvis]

To jest na pewno uhlenbrock. Numeru nie pamiętam. Ale to białe gniazdko, to wyjście SUSI. Tam masz plus i masę.



[Viperos]

To jest na pewno uhlenbrock. Numeru nie pamiętam. Ale to białe gniazdko, to wyjście SUSI. Tam masz plus i masę.

Super, dziękuję za pomoc.



[Antez]

Cześć, pytanie trochę z innej beczki ale też związane z elektroniką a nie chciałem zakładać oddzielnego wątku do tego typu pytania. Mam w parowozie dekoder zimo mx648 parowóz nie ma reflektorów święcących ale chce je wstawić i zastanawiam się czy można gdzieś je wlutować na dekoderze?



[MIKOT 1]

Tak, można do wyjścia funkcyjnego dekodera i do wspólnego plusa. Ale koniecznie przez rezystor!



[Antez]

Jakiego rezystora użyć? Jestem zielony w tym temacie, i gdzie znajdują się wyjścia funkcyjne?



[Qmaty]

Tutaj masz manuala: PDF manual



[MIKOT 1]

Rezystor trzeba dobrać empirycznie. Zacznij od 10 K Ohm. Jeżeli mają być SMD to powodzenia w lutowaniu. Trzeba mieć wprawną rękę, oko i szczęście. Trzymam kciuki i Bondzik też trzyma kciuki!



[Antez]

Tutaj masz manuala: PDF manual

Tego szukałem, dzięki wielki.



[Antez]

Tutaj masz manuala: PDF manual

Dzięki ale za bardzo mi to nie pomogło . Jestem kompletnie zielony w tym temacie, a kto pyta ten nie błądzi.
Na chłopski rozum- gdzie + a gdzie -



[Qmaty]

Tutaj masz wszystko pięknie pokazane, teraz trochę wysiłku z twojej strony



[Adam Kobyliński]

Parowóz ma gniazdo dekodera? Jeżeli tak to masz jeszcze łatwiej.



[Qmaty]

Parowóz ma gniazdo dekodera? Jeżeli tak to masz jeszcze łatwiej.

Dostał ściągę, niech się młody uczy



[WM-MODEL]

Poza drobiazgiem, że MX648 na kabelkach ma ciut inaczej rozłożone wyjścia niż taki z PLUXem



[SzymonG]

https://www.fischer-modell.de/zubehoer/elektronik/zimo/sounddecoder/8-polig/zimo-mx648r
https://www.nmra.org/sites/default/...s-9.1.1.1_six_eight_pin_decoder_interface.pdf
https://forbot.pl/blog/jak-dobrac-rezystor-do-diody-rozne-metody-zasilania-led-id14482

Trochę do samodzielnego czytania i myślenia. Poza tym, poczytaj nasze forum i znajdziesz odpowiedź na większość pytań. Może trafisz nawet na informację o 1mA płynącym przez LED? Nawet różnicę między FO1, FO2... i F1, F2... powinieneś wychwycić. Daj sobie trochę czasu na dokładniejsze czytanie. Jeśli posty poprzednie lub ten nie naprowadzą Cię na odpowiedzi - pisz, wtedy "łopatologicznie" pomożemy.
Pozdrawiam. Szymon.



[spidzi]

witam bardzo proszę o pomoc mam dekoder piko56122 czy da się dolutować do niego kondensator?



[Szumczyk]

Wlasnie szukam tej samej informacji do tego samego dekodera.



[spidzi]

Wlasnie szukam tej samej informacji do tego samego dekodera.

no to mamy problem



[Andrzej Harassek]

witam bardzo proszę o pomoc mam dekoder piko56122 czy da się dolutować do niego kondensator?

Witamy na forum! Ale od razu prośba, żeby obrazki wstawiać jako pliki graficzne jpg (ew. png), a nie pdf. A przy okazji, proszę zwrócić uwagę na pisownię i stosować wielkie litery, przecinki, kropki itd., bo bardzo źle się czyta takie teksty pisane jednym ciurkiem.



[Szumczyk]

Dekoder Piko 56122, czy da sie wlutowac kondensator (jesli tak to gdzie)?
