jak zrobić dobre NOGI wg mnie :)

[Hermann]

Torowcy w metrach...



[pado]

Pado - pozwoliłem sobie trochę zmodyfikować twój projekt na potrzeby sTTandardu (mam nadzieję, że się nie obrazisz

Wysokości są 4.
- FREMO czyli 130cm
- sTTandart czyli 100cm
- wystawowa 110 cm
- dodatkowa - 74,5cm (tak już zostało... można sobie po prostu w domu postawić tak moduł i pracować przy nim na siedząco)

Nie co sie mam obrażać. Zastanawia mnie tylko po co takie rozróżnienie na wysokosć wystawową 110 i sTTandart 100cm . Nielepiej przyjąć wam jedna wysokosć :?:

Jak tam sie wasze nogi miewają. Ciekma zmieniłeś swoje nogi w module :?:



[t_domagalski]

Zastanawia mnie tylko po co takie rozróżnienie na wysokosć wystawową 110 i sTTandart 100cm.

STTandard przewiduje tylko jedną wysokość modułów - 100cm do główki szyny.
Wszystkie inne wysokości to wyłącznie prywatne wariacje budowniczych...



[FilipSosna]

To w zasadzie tylko dodanie jednej dziurki, a możliwości więcej

Robiłem to przede wszystkim pod ZKMK, a u nas są moduły i w TT i w H0 i dzięki temu możemy "pożyczać" sobie nogi.



[pado]

Całą stacja jest po pierwszej 9 dniowej imprezie za nami. Wszystko sie sprawdziło jak należy. Musiałem tylko w trakcie imprezki powymieniać kilka śrubek i dodać kilka gwiazdek



[Czesław Turko]

Nielepiej przyjąć wam jedna wysokosć :?:

To zostało już dawno temu przyjęte http://www.forum.martel.pl/viewtopic.php?t=5180 ale nie wszystkim dostosowanie się do Polskiej normy odpowiada wiec wymyślają własne wymiary i zasady albo stosują normy z tych "lepszych" krajów. Tak już zostanie.



[ciekma]

Panie Czesławie, raz że tu mowa była o normie TT,
a zresztą bardzo "ciepło" sobie myślałem o tej całej "PMMowskiej normie wysokości" ilekroć przechodziłem pod modułem.
Piszę w cudzysłowie, bo wysokość wynikała z lenistwa a nie z przemyśleń, tak samo jak krakowska 77.7cm, a teraz jest czczona przez niektórych jak bóstwo.



[tomek 05]

bo wysokość wynikała z lenistwa a nie z przemyśleń

Zgadzam się z tobą Maćku.
:arrow: 77,7 to dla tego bo tyle mają koziołki (już nie używamy tej wysokości)
:arrow: 110 bo tyle miały te konstrukcje wystawowe z aluminium na targach (mamy takie
nogi bo mieliśmy nadzieję że będziemy się wspólnie bawić z PMM ale nic z tego nie wyszło)
:arrow: 130 bo tak wygodnie i kierować i przechodzić pod makietą (mamy takie i chyba takie zostaną bo się będziemy bawić z FREMOludkami)

nie wszystkim dostosowanie się do Polskiej normy odpowiada wiec wymyślają własne wymiary i zasady albo stosują normy z tych "lepszych" krajów.

Zapraszam do Ostrawy w kwietniu bez makiety to może Czesławie zmienisz zdanie.
Weź tylko tabor.Masz bliziutko z Bytomia.Nie opieraj się i zobacz jak to wygląda.
Powiem Ci że nie będziesz żałował.



[pado]

Panie Czesławie. Ciekma ma rację,l mowa była o makiecie TT. Oni to mają kilka wysokości i to dlaczego :?: Niewiem po co aż tyle, ale każdy robi jak mu wygodnie i na co mu potrzebne. Ja swoje nogi mam na 110 i 130 i owszem wysokość 110 jest miła ale z przechodzeniem pod tym ciężkawo. Dodatkowo semafory świetlne słabiej widać :/ Przy 130 cm problemy z przechodzeniem i z widocznością semaforów świetlnych znika

Panie Czesławie chciałbym się jeszcze podzielić małym przemysleniem na temat pańskich koziołów które ustawia pan pod makietą. Niestety nie są dobre zwłaszcza w salach/halach gdzie może grozić nierówna powierzchnia podłogi (nasza hala tramwajowa). Z tego co mi wiadomo brak u pana regulacji +-10mm co niestety nie jest zadobre bowiem uniemożliwia idealne wypoziomowanie makiety :razz:



[Robert Wolski]

Dzień dobry wszystkim.

To mój pierwszy post na forum więc może coś o sobie. Skala H0 oczywiście choć w moim przypadku jest to H0e. Powoli powstaje stacyjka, zdjęcia i opis zamieszczę w oddzielnym temacie, tu natomiast chciałbym podzielić się moimi uwagami odnośnie nóg.
Pomysł Pado jest rewelacyjny, sam go zastosowałem i sprawdziłem, uprościłem jedynie mocowanie ich do makiety.
Oczywiście zakres regulacji wysokości prawie nieograniczony, na zdjęciu akurat 130 cm, tk mi się najwygodniej pracuje.

Pozdrawiam Robert



[ciekma]

O, widzę że mój ulubiony ostatnio patent montażu nóg.
Porada dnia,na przyszłość - nogę lepiej odwrócić krótszym bokiem do podkładki (i wspornik tak samo). Lepiej trzyma.



[koleje.com]

Cześć,

Kilkanaście lat temu trafiłem na stronę amerykańskiego odpowiednika Fremo, czyli Free-mo. Widziałem wówczas, że stosowali do montażu nóg w segmentach taki produkt .
Chwalili, że montaż nóg na takim zawiasie umożliwia błyskawiczne stawianie segmentu na nogi, dzięki czemu znacznie skraca się czas montowania całego układu modułów na imprezach. Dodatkowo znikał kłopot transportu oraz oddzielnego przechowywania nóg po imprezach.
W tej galerii możecie zobaczyć budowanie segmentów m. in. z wykorzystaniem takich zawiasów.
Ostatnio udało mi się ściągnąć z zagranicy takie zawiasy i mam w planie budowę segmentów z nogami mocowanymi przy ich pomocy.
Trochę szczegółów:
Możliwość montażu nogi o max szerokości: 38mm
Długość ramion zawiasu w stanie otwartym: 65x67mm
Szerokość zawiasu: 43mm
Szerokość zawiasu w miejscu przycisku: 53mm
Wykonanie: stal ocynkowana gr. 2mm i 1mm

Składanie lub rozkładanie nogi następuje poprzez naciśnięcie przycisku (zwolnienie blokady) przy jednoczesnym poruszeniu nogi. Po zakończeniu składania lub rozkladania przycisk samoczynnie blokuje zawias zarówno w stanie zamkniętym, jak i otwartym.

Co o tym myślicie?

Pozdrowienia,
Jarek

PS - Mam kilka par zawiasów na zbyciu. Jeżeli jest ktoś zainteresowany, to zapraszam do działu Giełda.



[spex]

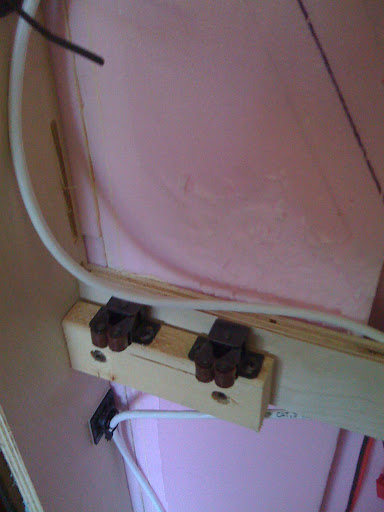

Tylko oni jeszcze tam stosują jakieś zatrzaski, by złożone nogi nie latały.
http://lh5.ggpht.com/_RHFcywyOgPY/SncWx ... C_7022.JPG
http://lh5.ggpht.com/_RHFcywyOgPY/SncWx ... C_7022.JPG
http://lh3.ggpht.com/_RHFcywyOgPY/SncW7 ... G_0023.JPG

Swoją drogą, ciekawy sposób na terenie, z wykorzystaniem Google maps i SketchUp



[ciekma]

A te nogi (130cm) jakoś składane są, czy wystają poza moduł?
Zresztą, zrób moduł, to pooglądamy



[spex]

Tam chyba modół ma >150cm



[pado]

Ostatnio obczailiśmy z kolegami nowy system nóg dla modułów klubiowych. W zasadzie będą dużo łatwiejsze do wykonania jak te wcześniej pokazywane przezemnie. Zmiana jest bardziej podytkowana wygodą transportu i przetrzymywania ich w klubie czy to w domu. Minusem jest fakt posiadania 2 kompletów na 110 i 130 cm wysokości nóg.
