Gdzie wlutowac kondensator

[Ragnarox]

Dzień dobry, zakupiłem niedawno ST44 Roco z fabrycznym dźwiękiem, czy u was też ta lokomotywa traci cały czas zasilanie przed rozjazdami, zawsze w tych samych miejscach mimo czystych torów, czy wie ktoś co możnaby z tym zrobić ?



[grzegorz kita]

Daj zdjęcie zwrotnicy i tego miejsca



[daromaro]

Dzień dobry, zakupiłem niedawno ST44 Roco z fabrycznym dźwiękiem, czy u was też ta lokomotywa traci cały czas zasilanie przed rozjazdami, zawsze w tych samych miejscach mimo czystych torów, czy wie ktoś co możnaby z tym zrobić ?

Zerknij tu:
https://forum.modelarstwo.info/threads/roco-modele-lokomotyw-serii-st44.8962/



[KacperWKK]

Witam
Tym razem ST44 Piko. Gdzie wlutować kondensator i czy trzeba robić UPS jeśli tak to gdzie co wlutować?



[melonowy]

Jeśli to ZIMO, a chyba tak, to najprościej:



[KacperWKK]

Jeśli to ZIMO, a chyba tak, to najprościej:
Zobacz załącznik 962932 Zobacz załącznik 962933

Dzięki a na płytce loka? I jak zrobić UPS?



[Andrzej Harassek]

Gdzie wlutować kondensator i czy trzeba robić UPS

A czy kondensator to nie jest właśnie UPS?



[Paweł.W-wa]

A czy kondensator to nie jest właśnie UPS?

UPS-em jest raczej układ kondensator - dioda - rezystor. Sam kondensator, w celu zapewnienia podtrzymania, musi być ładowany.



[Paweł.W-wa]

I jak zrobić UPS?

Jak zrobić UPS masz choćby tutaj , w tym wątku, post #245. Jednak jeszcze musi ktoś wypowiedzieć, kto "obcował" z płytką tej lokomotywy. Być może trzeba będzie tylko wlutować w odpowiednie pola płytki elementy zamiast robić osobny układ. Powodzenia



[śledź]

Ja mam u siebie w ST44 Piko tak:



[melonowy]

W przypadku tych ZIMO cały układ ładujący jest w dekoderze. Nie trzeba dodatkowego układu.

Czy bezpośrednio na płytce jakoś można zamontować to się nie wypowiem, bo nie wiem.
Moim zdaniem tak jest wygodnie.



[PP1970]

...i w tym wypadku podlączenie kondensatora wprost do dekodera ma sens. Jeżeli dekoder zostanie zmieniony na inny (nie-Zimo), trzeba będzie dodać układ ładowania. Jeżeli dekoder (Zimo) zostanie przeniesiony do innego modelu, ten sam kondenstor nadal będzie działał.

Jak wyjdzie ST44 z IV epoki (a mam zamiar wpakować tam dekoder ESU) i dostanę w swoje ręcę płytkę, pomierzę gdzie na płytce są doprowadzone odpowiednie wyjścia dekodera, gdzie dać rezystor i diodę, co zmostkować. Ale w przypadku Zimo to wszystko nie jest konieczne.



[Andrzej Harassek]

UPS-em jest raczej układ kondensator - dioda - rezystor.

OK, zastosowałem niepotrzebne uproszczenie. Ale jednak kondensator jest częścią UPS, więc stwierdzenie:

Gdzie wlutować kondensator i czy trzeba robić UPS

jest trochę mylące, bo sugeruje, że można zastosować albo oddzielnie i kondensator, i UPS, albo tylko kondensator, albo tylko UPC.



[melonowy]

@PP1970 Myślałem, że w LokSound 5 jest takie samo bespośrednie podłączenie kondensatora do dekodera jak w tych ZIMO.
A jednak nie...

EDIT.

Gdzie wlutować kondensator i czy trzeba robić UPS

jest trochę mylące, bo sugeruje, że można zastosować albo oddzielnie i kondensator, i UPS, albo tylko kondensator, albo tylko UPC.

Ale

Gdzie wlutować kondensator i czy trzeba robić UPS

co prawda bez znaku zapytania, ale jest pytaniem, nie stwierdzeniem.



[Nicol83]

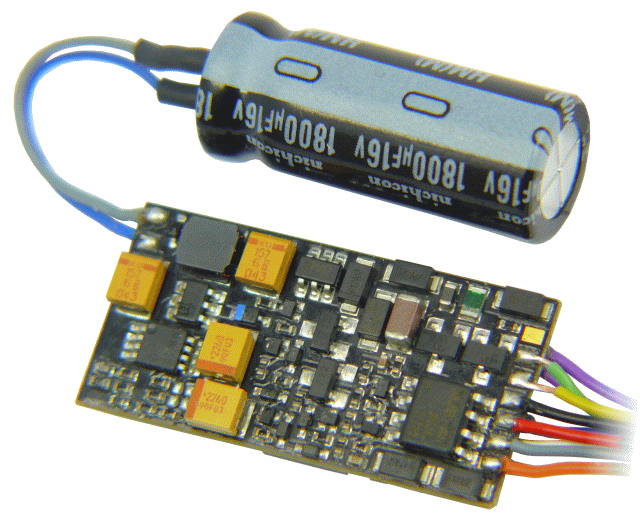

Nie ma takiego dekodera, to jest MX645 i ma dwa pola lutownicze, do których podłączasz kondensator bez żadnych dodatkowych elementów. W instrukcji wszystko jest pokazanehttp://www.zimo.at/web2010/documents/MX-KleineDecoder_E.pdf
[DOUBLEPOST=1447871456][/DOUBLEPOST]Ewentualnie możesz podłączyć tak...

Ojj link nie działa :-(



[Nicol83]

Ojj link nie działa :-(

Ok juz znalazłem manual ale dalej nie wiem gdzie mozna przylutować głośnika do tego dekodera? Ktoś wie ?



[PP1970]

Wg instrukcji: http://www.zimo.at/web2010/documents/DecoderSmall_151215_E.pdf



[Nicol83]

A jakieś dokładniejsze wskazówki

Właśnie mam pytanie dotyczące kondensatora ups, które to punkt plus ?



[Marqus]

Na płytce obok symbolu "+".



[Nicol83]

Na płytce obok symbolu "+".
Zobacz załącznik 995503

Dzięki wielkie
