Co to za dekoder?

[Andrzej Harassek]

Niedawno kupiłem stary model z zamontowanym dekoderem. Ciekaw jestem, czy ktoś wie, co to może być?

I żeby nie zaczynać kolejnego tematu, drugie pytanie też tutaj. Na modelarskim "złomie" kupiłem taką płytkę, którą chcę wykorzystać do cyfryzacji innej, starej lokomotywy, nie mającej gniazda. Czy ktoś wie, czy można gdzieś kupić wtyki pasujące do tych łączówek na końcach? Pozwoliłoby to na uniknięcie lutowania przewodów do lamp, co ułatwiłoby montaż modelu (światła są w obudowie)? A może ktoś ma takie wtyki do odstąpienia?



[Marqus]

Czy ktoś wie, czy można gdzieś kupić wtyki pasujące do tych łączówek na końcach?

Wygląda mi to na złącze FFC. Sprawdź raster, może któraś z tych taśm będzie pasować.
Z drugiej strony trzeba by też zamontować odpowiednie gniazdo.



[Andrzej Harassek]

Dzięki za podpowiedź. Z informacji, podanej na tej stronie, nie bardzo mogę się zorientować, czy coś będzie pasowało. Moje gniazda mają 7 styków, rozmieszczonych co ok. 1,2 mm (nie mam bardziej precyzyjnego narzędzia pomiarowego) w jednej linii, ale co drugi kontakt jest lekko wysunięty do przodu (widać to, choć kiepsko, na powyższych zdjęciach). Musiałbym to wziąć do ręki, a to niestety, może być trudne.



[Marqus]

Z drugiej strony łatwiej chyba jednak będzie zdemontować te gniazda i połączyć to kabelkami. Te taśmy co są podlinkowane wyżej mają określona długość. Może być problem ze zmieszczeniem tego. Co innego gdy producent robi pod konkrety model, są odpowiedniej długości i kształcie.



[Andrzej Harassek]

To akurat chyba nie problem, taśmę bym uciął na właściwą długość, rozdzielił żyły i dolutował do lamp. Chodzi mi tylko o podłączenie luźnych przewodów do tej płytki - wolałbym zrobić to z użyciem wtyczki, pasującej do tych gniazd, zamiast lutować przewody bezpośrednio do płytki. Jeżeli nie znajdę wtyków, to jednak będę musiał tak zrobić.



[Marqus]

Moje gniazda mają 7 styków, rozmieszczonych co ok. 1,2 mm

Będzie to raster 1.25. Z taśmą i gniazdami 7 PIN będzie problem.
[DOUBLEPOST=1421493616][/DOUBLEPOST]

taśmę bym uciął na właściwą długość, rozdzielił żyły i dolutował do lamp.

No, nie wiem. To jest taśma z tworzywa i lutowanie nie wchodzi w grę. Taśma może się stopić.



[Andrzej Harassek]

Nie wiem, czy 1,25 mm. zmierzyłem odstęp między co drugimi kontaktami i wychodzi mi ciut mniej, niż 2,4 mm - podzielone przez 2 daje poniżej 1,2. Gniazda są na płytce, potrzebne mi są wtyki (męskie) z 7 pinami co ok. 1,2 mm.



[Marqus]

Z tymi złączami w takim razie nie pomogę
A ten dekoder to LE1035 Lenz Digital 10333.



[RS11]

Kolega Marqus już napisał co to za dekoder, moje podejrzenia padły na soundtraxxa



[Andrzej Harassek]

moje podejrzenia padły na soundtraxxa

Z pewnością nie jest to dekoder dźwiękowy. Ten Lenz, wspomniany przez kolegę Marqusa to chyba dość stary, czy ktoś jeszcze dziś stosuje takie złącze? Na stronie Lenza pod takim numerem niczego nie ma. Tak, czy tak, pytałem z czystej ciekawości, dekoder działa i wszystko jest OK. Dziękuję Kolegom. Dalej natomiast szukam wtyczek do tej płytki...



[Marqus]

Andrzeju, obawiam się, że jednak wtyczki nie znajdziesz. Tak jak pisałem to jest gniazdo do taśmy i jako tako nie posiada oddzielnego wtyku.
http://www.hansofteurope.com/uploads/product/2013/01/9850c03da28c653fbf11910cb6ed5181.JPG

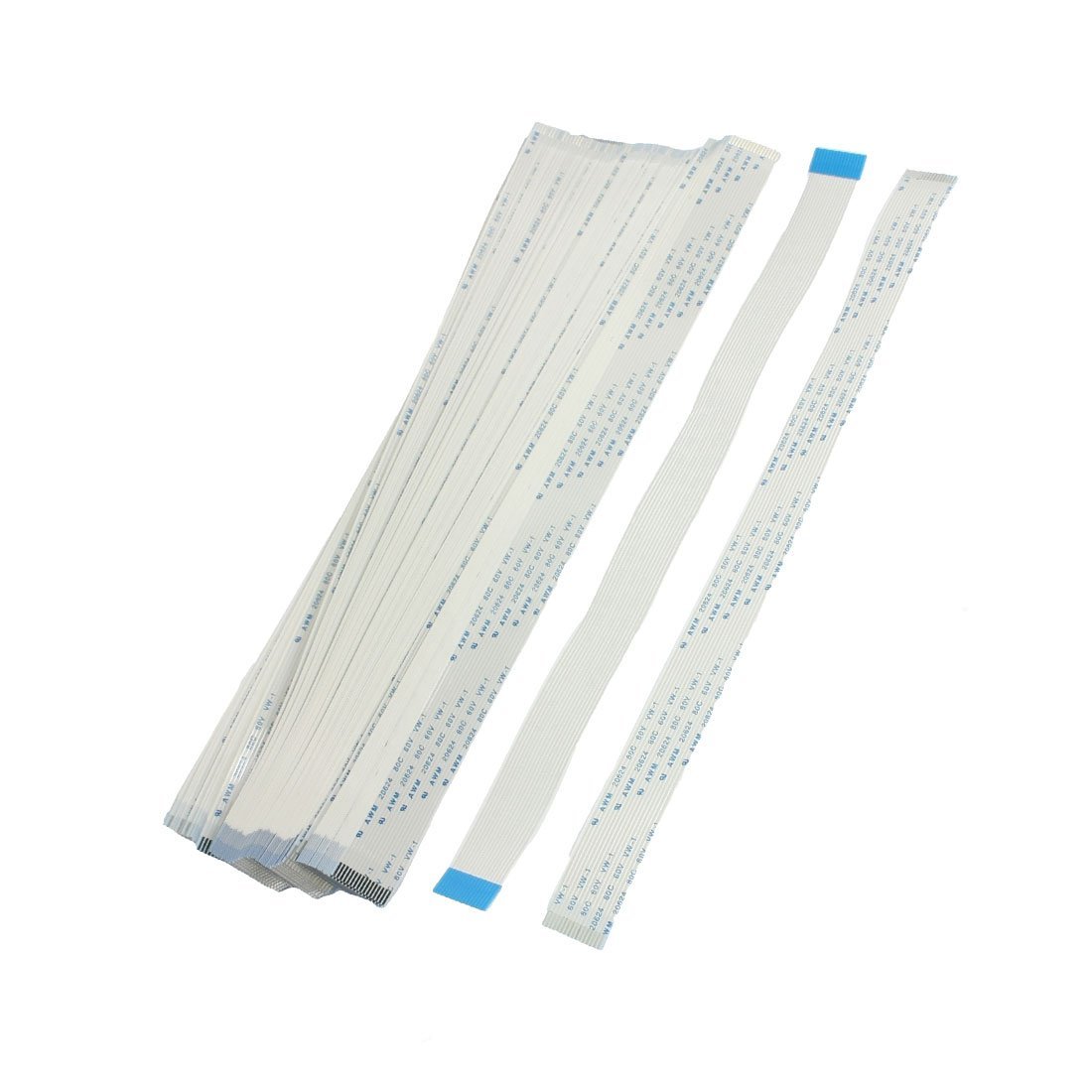

http://g04.s.alicdn.com/kf/HTB1PDMPFVXXXXcaXpXXq6xXFXXXU/200426326/HTB1PDMPFVXXXXcaXpXXq6xXFXXXU.jpg



[Andrzej Harassek]

Czy to znaczy, że końcówkę takiej taśmy wkłada się bezpośrednio do tego gniazda? Jeżeli tak, to właśnie o to mi chodzi - żeby tylko miała 7 żył w odstępie ok. 1,2 mm.



[Marqus]

Dokładnie tak, taśma bezpośrednio w gniazdo.
Wcześniej jest link jak to wygląda np w BR232.



[Andrzej Harassek]

No to muszę szukać takiej taśmy. Ale kupowanie tego przez internet wydaje mi się ryzykowne, jeżeli nie mogę przymierzyć do mojej płytki.

To jest taśma z tworzywa i lutowanie nie wchodzi w grę. Taśma może się stopić.

Ale w tworzywie są chyba przewody miedziane?



[karol_mar]

Taka taśma jest np w ST44 Roco, lutuje się do tego fatalnie. Ja bym wylutował te złącza i przylutował tam przewody bezpośrednio.



[Andrzej Harassek]

Boję się, że tak będę musiał zrobić. Ale wtedy zdejmowanie obudowy z podwozia będzie trudne, a miejsca na zapas przewodów jest tam mało.



[Marqus]

Ale w tworzywie są chyba przewody miedziane?

Nie tyle co przewody, co taśma miedziana i to bardzo cienka. Przy próbie lutowania bardzo łatwo można stopić tworzywo w której są te tasiemki.



[vs125]

No to muszę szukać takiej taśmy. Ale kupowanie tego przez internet wydaje mi się ryzykowne, jeżeli nie mogę przymierzyć do mojej płytki.

Ale w tworzywie są chyba przewody miedziane?

Jest tam zdjęcie tej taśmy której poszukujesz? to czarne gniazdo to to ?Ja mam gdzieś jakąś jak odszukam jutro , mogę Ci dać ,mi nie potrzebne ,nie ciesz się jeszcze bo nie pamiętam jaki tam jest rozstaw



[Andrzej Harassek]

Tak, to jest to gniazdo widoczne od przodu na ostatnim zdjęciu. Jest 7 kontaktów co ok. 1,2 mm. Zdjęcia taśmy nie mam. Z góry dziękuję, ale za bardzo się tym nie przejmuj.



[Marqus]

Na stronie Lenza pod takim numerem niczego nie ma. Tak, czy tak, pytałem z czystej ciekawości, dekoder działa i wszystko jest OK.
