Wagonowy hyde park (dla konstrukcji sprzed 1945 roku na PKP)

[Kanclerz]

Wygląda jak ten ostatni. Zdjęcie z Rumunii.



[AJ]

Dokładnie tak, Madziar

Po 1918 roku znalazły się i w Rumunii i w Polsce i pewnie jeszcze gdzieś indziej

Zdjęcie z zasobów NAC, skany z katalogu węgierskiego taboru.



[AJ]

Ja mam ostatnio parcie na cysterny Deutz/Uerdingen ,może koledzy mają jakieś ciekawe fotki z lat eksploatacji na PKP ?

Jeśli parcie jest ciągle aktualne, to pod poniższym adresem: http://www.bildarchivaustria.at/Preview/671508.jpg
takie coś mi się znalazło



[OLF]

To można go wrzucić we właściwe miejsce, ten wątek ma dość jasną nazwę.

Info od moderatora: wpis, o którym mowa, został przeniesiony tu:
http://forum.modelarstwo.info/threads/koleje-wloskie-tartuga.16828/



[Roberto0]

Czy ktoś z Kolegów może pomóc rozszyfrować jaki typ wagonów ciągnie Ok1 na poniższym zdjęciu ?
Na burtach wagonów widoczne jest wejście środkowe a dach przy ścianach szczytowych jest zwężany. Nie przypominam sobie żebym widział podobną konstrukcję na jakichkolwiek zdjęciach. Na pewno nie jest to ryflak 43A. Może jakaś przeróbka konstrukcji przedwojennych lub powojennych ?

Zdjęcie pochodzi z roku 1978 / okolice Międzyrzecza, Ok1-24
Autor Jens van der Vorm
źródło:_www.flickr.com/photos/137828622@N08/39471363521/



[Andrzej Harassek]

Są to wagony 21A serii Bhix, budowane w latach 1961-62 przez ZNTK Opole. Gdzieś powinienem mieć zdjęcie takiego wagonu, jak znajdę, to wrzucę.

Znalazłem. Zbąszynek, maj 1993.



[daromaro]

Piekne. Ciekawe czy znalazl by sie jakis rysunek z wymiarami?



[Andrzej Harassek]

Znalazłby się, Wprawdzie dość kiepski, ale jest zamieszczony w "Katalogu wagonów osobowych" wydanym przez Ministerstwo Komunikacji w 1974 roku. Niestety, nie mam skanu.

Długość 18 380 mm
Rozstaw czopów skrętu 11 000 mm
Rozstaw osi wózka 2150 mm
Wózki "typu amerykańskiego" (wg "Katalogu")



[Zbigniew Gałczyński]

Andrzej ma rację.
Poniżej dwa zdjęcia z Katalogu Wagonów Osobowych z roku 1974

Piekne. Ciekawe czy znalazl by sie jakis rysunek z wymiarami?

Mam to zeskanowane może da się coś odczytać z rysunku

Pozdrawiam



[daromaro]

Rozumiem, ze to wagony polskiej konstrukcji i nie maja odpowiednika w innych krajach? A co to za typ wozka?



[AJ]

Rozumiem, ze to wagony polskiej konstrukcji i nie maja odpowiednika w innych krajach?

Tak. Była to inna wersja polskich wagonów "Reko" budowanych obok już trochę znanych dzięki @Młodzikowski wagonów 4AM. Szerzej napisał kiedyś o nich @Krzysztof Koj w artykule zamieszczonym w "Sygnałach". Dla poszerzenia wiedzy ogólnej pozwolę sobie go tu wkleić

A co to za typ wozka?

A taki:

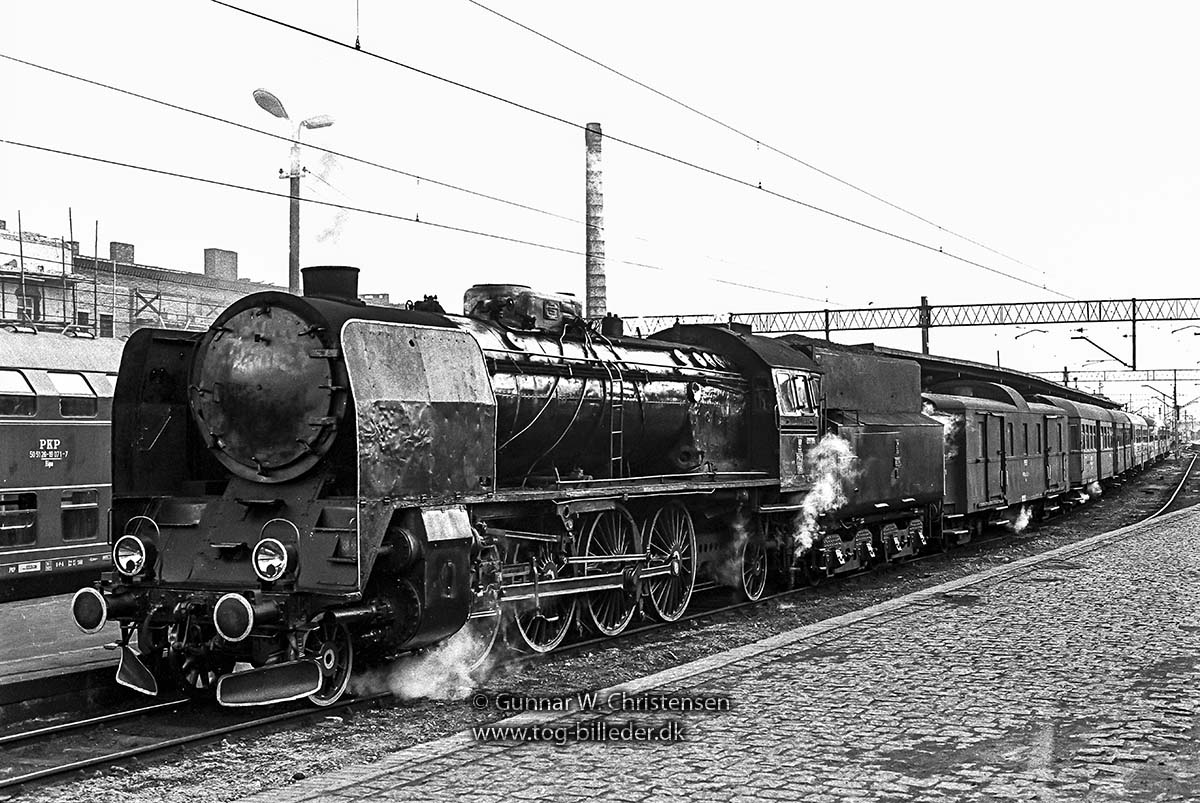

Dwa inne wagony tego typu uwiecznił Gunnar Christensen w składzie pociągu z Pt47-115 na stacji w Poznaniu (zaraz za wagonem bagażowym)

http://www.tog-billeder.dk/fotos/po...l 1976/3250-2-30_Pt47 115 i Poznan 220476.jpg

Dla całości obrazu nie wolno zapomnieć oczywiście o zdjęciu @Prezes TS umieszczonym parę stron wcześniej w tym temacie ->> http://forum.modelarstwo.info/threa...cji-sprzed-1945-roku-na-pkp.26615/post-480284

oraz zdjęciu Marka Moczulskiego, które zilustrowało artykuł w "Sygnałach", a jest dostępne w ciut lepszej jakości w Stacji Muzeum

http://cyfrowa.stacjamuzeum.pl/zaso...on-osobowy-na-stacji-w-wolsztynie-051984#main



[KoVaL]

Trochę poprawiłem to ostatnie zdjęcie,chyba warto.



[Ostatni]

To znaczy że wózki zaadoptowano z wagonów budowy przedwojennej, bo chyba nie produkowano ich po wojnie ?
Gdyby były dostępne rysunki układu hamulcowego i wyposażenie pod pudłem to można by się pokusić o model tego wagonu ale podejrzewam że nic więcej na temat tych wagonów się nie zachowało więc trudno pozostaje oglądanie obrazków
Zrobiłem taki wózek do modelu wagonu pocztowego przedwojennej budowy GMx



[Szwed1978]

Będąc w Rudach 1 II 2018 r. moja uwagę przykuł wagon normalnotorowy stojący z boku torowiska. Mam pytanie czy ktoś może powiedzieć na temat tego wagonu?



[Jarząbek]

Ja mogę tylko napisać, że jest ... śliczny. Jak widzisz coś takiego to staraj się sfotografować wszystkie elementy oraz napisy, które mogą pomóc w identyfikacji.
Moim skromnym zdaniem jest wagon pochodzenia wirtemberskiego.



[Szwed1978]

Ja mogę tylko napisać, że jest ... śliczny. Jak widzisz coś takiego to staraj się sfotografować wszystkie elementy oraz napisy, które mogą pomóc w identyfikacji.
Moim skromnym zdaniem jest wagon pochodzenia wirtemberskiego.

No cóż mogę tylko stwierdzić ze smutkiem że się nie wykazałem



[404W]

Będąc w Rudach 1 II 2018 r. moja uwagę przykuł wagon normalnotorowy stojący z boku torowiska. Mam pytanie czy ktoś może powiedzieć na temat tego wagonu?

Wydaje mi się, że to nawet nie jest normalny wagon, tylko co najwyżej jakaś hybryda. Ja widzę raczej jakąś dziwną platformę opartą byle jak, na bardzo starych wózkach. Oj chyba to coś nie przykuło tak naprawdę uwagi kolegi skoro są tylko dwa zdjęcia. No cóż wobec tego liczymy, że ktoś inny je bardziej sfoci.



[Kanclerz]

Mały schowany szkrab w dość dobrym stanie we Wrocławiu. Czyżby to wagon Pwg14?



[404W]

Mały schowany szkrab w dość dobrym stanie we Wrocławiu. Czyżby to wagon Pwg14?

Bagażowy pruski tak. Ale nie Pwg do poc. towarowych, ale Pw dla osobowych. Do tego widocznego fragmentu najbardziej pasuje Pw3pr11.



[Generał]

Ja mogę tylko napisać, że jest ... śliczny. Jak widzisz coś takiego to staraj się sfotografować wszystkie elementy oraz napisy, które mogą pomóc w identyfikacji.

Inne ujęcia tej platformy. Wg mnie jest platforma gospodarcza która była wykorzystywana na śląskiej sieci tramwajowej. Pod czołownicą widać resztki lamp tylnych tramwajowych. Pod wagonem jest pałąk co wskazywałoby na resztki lemiesza tramwajowego .
