Makieta domowa Prosze o rady odnosnie planowanej makiety

SzymonZ

Aktywny użytkownik
Reakcje
44 50 67
#1
Dzien dybry,

Powoli przymierzam sie do rozpoczecia budowy makiety bo taboru juz nazbieralem multum i kiedys trzeba zaczac.

Na razie bylbym wdzieczny za radz dotyczace ukladu torowego lub za wskazowki gdzie moge znalezc jakies opracowania z gotowymi planami torowisk.

Ale licze ze znajda sie tu spece ktorzy sami beda w stanie cos zapropowac.

Sam na razie z uwagi na prace zagramanica nie mialem czasu jeszcze nic zaplanowac.

Zalozenia:

- makieta bedzie w specjalnym pomieszczeniu domu - pomieszczenie w pelni przeznaczone na makiete choc przydalo by sie polowe powierzchni zostawic bo sluzy mi rowniez do serwisowania modeli RC.

- cale pomieszczenie ma ksztalt prostokata o wymiarach 6m x 4.5m
- wstapnie po pomiarach mysle ze makieta powinna przylegac dluzszym bokiem do jednej ze scian
- wymierzylem ze moze byc w rozmiarze 5m x 3.5m

- sterowanie DCC - Z21 plus ECOS plus laptop (jesli bedzie z niego jakies value added i.e. jakis program do sterowania gdzie mozna zaprogramowac jakies trasy, najlepiej z podaniem czasow postoju skladow w poszczegolnych miejscach i tak zeby nie tylko jezdzily w kolko ale czesc zeby jezdzila do stacji bez wylotu i zmieniala tam sama kierunem po czym wracala)

- myslalem aby w ruchu pasazerskim byly dwie glowne stacje, moga byc na lukach
- gro skladow powinna jezdzic po jednym poziomie ale chcialbym aby byl tez drugi poziom abz zmiescic wiecej torowiska
- jedna duza stacja osobowa moze byc "podziemna"
- torowisko wstepnie mysle zeby zrobic na tillig elite albo peco
- zadnych rozjazdow tramwajowych nie chce tak aby loki ciagniete np przez BR06 bez problemu jezdzily
- luki i dluzsze proste jak najbardziej na flexach
- dobrze by bylo zeby trzy glowne niezalezne sklady moglz jednoczesnie jezdzic po "koleczkach"
- max dlugosc skladow pasazerskich 5 wagonow 303mm plus lokomotywa
- podjazdy na wyzszy poziom zeby nie byly zbyt ostre tak aby takie sklady bez problemow sie wspinaly
- im lagodniejsze luki tym lepeiej
- priorytetem jest aby torowisko mialo jak nalepsz charakterystyke do jazdy a wiec jesli sie zmieszcza to jakies krzywe przejsciowe itp. - ogolnie jak najmniej odcinkow "tramwajowych"

aha i poniewaz makieta nie bedzie chroniona jakims plexi a pomieszczenie jest na poziomie ulicy (przylega do garazy) co zrobic zeby zminimalizowac kurzenie sie? (wstepnie myslalem o instalacji w oknach (sa dwa) jakis wentylatorow dmuchajacych na zewnatrz zeby wydmuchiwaly zakurzone powietrze

bede wdzieczny za jakies rady, moze propozycje ukladu torowego albo linki do opracowan z takimi ukladami

ps poniewaz to jest super wstepna przymiarka to, jesli istnieje technologia pozwalajaca na automatyczne ustawienie sterowanie z komputera czy jakiejs centrali przebiegiem skladow tak aby zatrzymywaly sie na stacjach bez wylotu (slepych) to rowniez propozycje torowiska moga takie stacje zawierac. tym bardziej ze wiekszosc taboru mam SBB w duzej mierze sa to push-pulle a wiec moga zmieniac kierunek jazdy bez manewrow lokomotywa

Ostatnio edytowane:

corwin

Administrator
Zespół forum
Reakcje
307 2 3
#2
Zamiast robić makietę 5x3.5 metra zrób makietę pod ścianami w kształcie litery C lub G, środek będziesz miał dostępny na prace serwisowe, a dzięki takiemu kształtowi będziesz w stanie lepiej wykorzystać miejsce i zrobić ciekawszy układ makiety. Dodatkowo kup sobie program Wintrack 3D + bazę obiektów 3D do niego i zacznij w nim projektować - najpierw wyrysuj pomieszczenie i zapisz jako plik który jeszcze nie raz wykorzystasz, potem dorysuj planowane stoły pod makietę. I dopiero na tym zacznij rysować makietę - jak coś Ci nie wychodzi - zmień koncepcję i zacznij od początku - 10 projekt to będzie ten który będziesz potem budował. Nie bój się całkowicie zmieniać koncepcji w trakcie bo czasem w połowie projektu pojawi się genialny pomysł który zmieni Ci cały projekt. W takim przypadku zamiast poprawiać projekt istniejący - zacznij od nowa.

OP
OP
SzymonZ

SzymonZ

Aktywny użytkownik
Reakcje
44 50 67
#3
Bardzo dobra rada. Dzieki Corvin.

Nie moge teraz sprawdzic tego programu bo jestem w biurze.

Pytanie: ma ta aplikacja mozliwosc:

- ukladania torow uzywajac standardowych modeli torowiska Tillig Elite badz Peco? (ewentualnie Roco)
- modelowania makiety wraz z torowiskiem na wiecej niz jednym pozionie?

Rozumiem ze jest to cos w rodzaju AutoCAD dla modelarzy?

pzdr
Szymon


Kris

Znany użytkownik
Reakcje
2.221 41 5
#5
Szymon, ja ze swojej strony:
1. mam prośbę - pisz proszę poprawną polszczyzną....
2. zapraszam do mojego wątku "Makiety dla średnio-leniwych początkujących", tam znajdziesz inspiracje.

Innym programem, w którym możesz projektować (jest darmowy i po polsku) jest SCARM, do pobrania z netu.

Nie każdy jest omnibusem, ale jeśli byłeś w stanie zebrać kolekcję taboru, będziesz w stanie SAM poszukać inspiracji w internecie.
Wujek google i jego brat google grafika zawsze pomoże ;)

Wpisz sobie w google grafika: L anlage H0, U anlage H0, G anlage H0, anlage H0, gleisplane H0, itp. I odpowiednio po polsku, po angielsku.....wtedy za pół roku ( ;) ) wrócisz z pierwszym gotowym planem i wtedy zaczniemy projektować :)

*anlage (niem.) - makieta

Powodzenia :)


Sello

Znany użytkownik
Reakcje
631 6 1
#6
aha i poniewaz makieta nie bedzie chroniona jakims plexi a pomieszczenie jest na poziomie ulicy (przylega do garazy) co zrobic zeby zminimalizowac kurzenie sie? (wstepnie myslalem o instalacji w oknach (sa dwa) jakis wentylatorow dmuchajacych na zewnatrz zeby wydmuchiwaly zakurzone powietrze
Żeby to dobrze działało musisz zrobić odwrotnie. Czyli założyć wentylatory z filtrami (najlepiej jakimiś wodnymi, ale zwykłe filtry z włókniny też mogą być pod warunkiem regularnego czyszczenia), które będą pompowały powietrze z zewnątrz do środka. Wtedy będziesz miał w pomieszczeniu delikatne nadciśnienie, a co za tym idzie kurz z zewnątrz nie będzie się dostawał przez drzwi i inne nieszczelności.
Jeśli zrobisz tak jak chciałeś to wytworzysz w pomieszczeniu niewielkie podciśnienie i wszelkimi szczelinami będziesz zasysał masy nie filtrowanego powietrza z .... kurzem :)

OP
OP
SzymonZ

SzymonZ

Aktywny użytkownik
Reakcje
44 50 67
#7
okej, dzieki chlopaki za dobre rady - oczywiscie z nich skorzystam wszystkich.

ps. co do polszczyny - przepraszam - pisze na szybko z biura robiac 5 rzecz na raz plus mam niemiecka klawiature (brak mozliwosci instalacji czegokolwiek w tym polskich znakow bez pomocy service desku :)

pozdro


corwin

Administrator
Zespół forum
Reakcje
307 2 3
#10
Bardzo dobra rada. Dzieki Corvin.

Nie moge teraz sprawdzic tego programu bo jestem w biurze.

Pytanie: ma ta aplikacja mozliwosc:

- ukladania torow uzywajac standardowych modeli torowiska Tillig Elite badz Peco? (ewentualnie Roco)
- modelowania makiety wraz z torowiskiem na wiecej niz jednym pozionie?

Rozumiem ze jest to cos w rodzaju AutoCAD dla modelarzy?

pzdr
Szymon
Tak ten program ma to wszystko. Generalnie odpuść SCARM i inne tego typu. Obecnie na rynku nie ma nic lepszego niż Wintrack, a dodatkowa wizualizacja 3D naprawdę pomoże Ci w projektowaniu.

Co więcej masz eksport profili do AutoCAD, co pomoże ci przy zlecaniu cięcia materiału laserem lub frezem CNC.

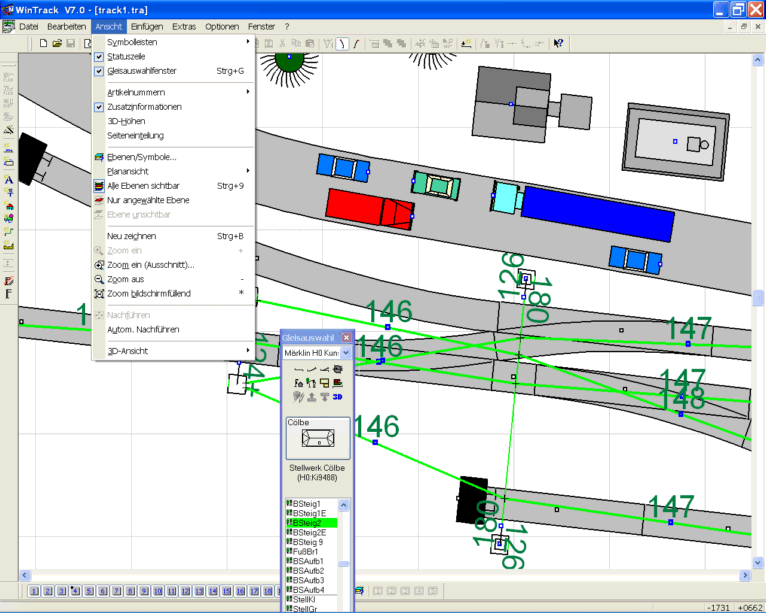

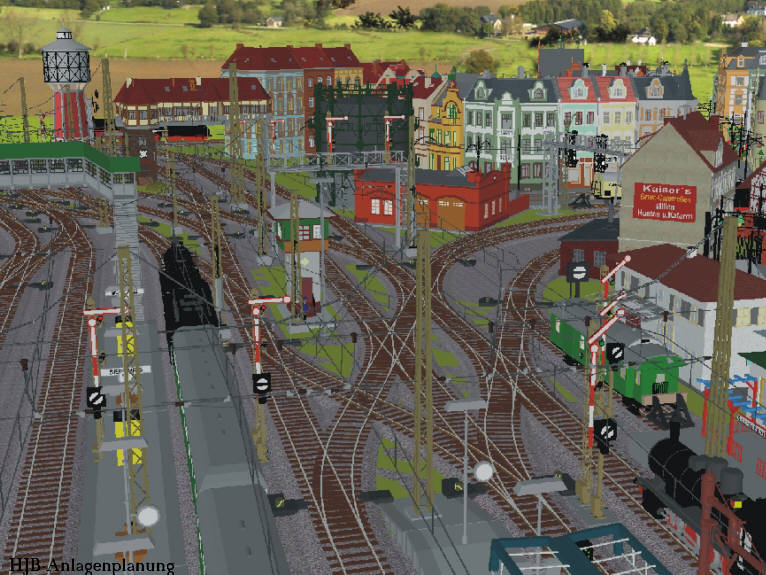

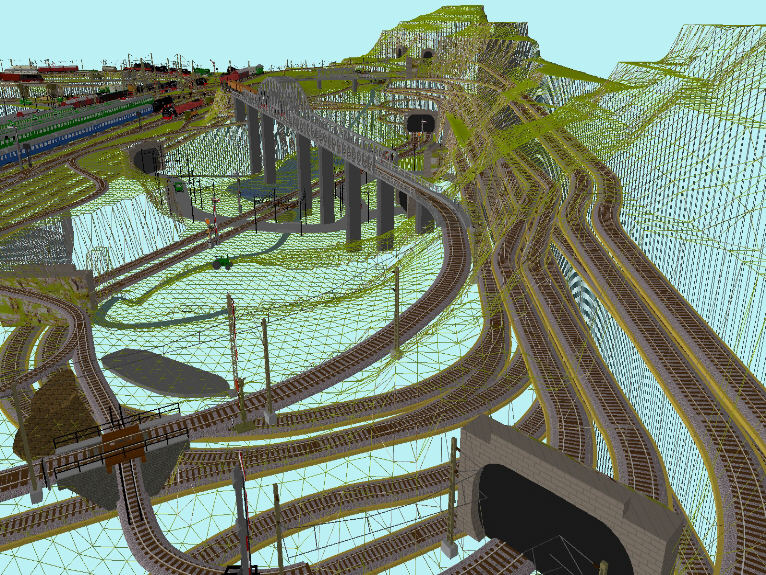

Poniżej masz zrzuty z ekranu








Jeśli zaś chodzi o program do sterowania, to wszystkie funkcje które opisałeś ma RocRail (darmowy), WinDigiPet i TrainController.
